3. شرح هر بخش

پوز1

ورق فیدر SFI 108/145 L

فیدر با میز، تغذیه ورق ها به صورت زیرپوش.

فیدر ورق ها را از انتهای عقب می مکد و مجهز به صفحه شمع است که امکان تنظیم جانبی پشته را فراهم می کند.نازل های دمنده جانبی قابل تنظیم یک بالشتک هوا را در زیر ورق ایجاد می کند و با تغذیه ورق حتی در سرعت های بالا یک ورق مناسب را تضمین می کند.

دارای کنترل دو ورق.

پوز2

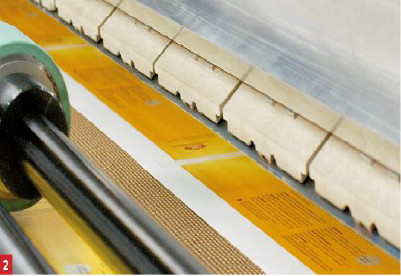

واحد تراز ورق

ورق ها به طور مداوم در واحد تراز ورق زیرپوش گذاشته می شوند، در مقابل پایه های جلویی تنظیم می شوند تا زیرپوش مورد نیاز برای لمینیت که به صورت جانبی توسط یک دستگاه لایه گذاری جانبی مکانیکی (سمت عامل) تراز شده و سپس به سرعت تولید تسریع می یابد.

طول زیرپوش

0-30 میلی متر

پوز3

تمیز کردن ورق دوبل با برس و تقویم

1. تمیز کردن قلم مو بافن و فیلتر مکنده

دو برس چرخان متقابل با سیستم یکپارچه استخراج گرد و غبار و فیلتر گرد و غبار سطح زیرلایه را از هرگونه ناخالصی سست تمیز می کند.

ب) تقویم تمیز کردن ورق

از تقویم برای تمیز کردن سطح ورق از آلودگی (پودر ضد خش و غیره) استفاده می شود.

یک غلتک کرومی گرم شده ذرات را جمع می کند و همزمان ورق ها را تقویم می کند.

به معنای فشار مربوطهیک سیستم دکتری غلتک کروم را به طور مداوم تمیز می کند.این باعث مصرف کمتر چسب می شود.

پوز4

واحد لمینت با لایه باز کردن، واحد پوشش چسب، تقویم لمینت و جداکننده ورق

لمینیتواحد، متشکل از:

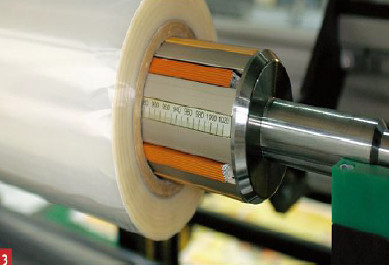

• سیستم چرخاندن فیلم
• فیلم برش و استراحت فیلم چرخاندن

• تغذیه و دوز خودکار چسب
• کاربرد چسب
• پلت فرم قیچی برای دسترسی آسان
• تنش فیلم با کنترل الکترونیکی
• سیلندر لمینیت کرومی و غلتک ضد فشار لاستیکی
• جداکننده ورق چرخشی HOT KNIFE

سیستم تغذیه اتوماتیک چسب، گرمایش و دوز

• سیستم پمپاژ چسب برای درام 200 لیتری، با صفحه فالوور گرم شده
• لوله تغذیه گرم شده با شیر چسبنده به طور خودکار کنترل می شود
• کنترل سطح برای مخزن چسب

واحد پوشش چسب

اجازه استفاده یکنواخت از مقدار مشخصی از چسب 1.8 - 4.0 گرم بر متر مربع در دمای کاری

70 تا 90 درجه سانتی گراد و شامل:

• غلتک شکاف قابل تنظیم
• غلتک دوز تنظیم شده سرعت برای مقدار دلخواه چسب
• غلتک انتقال
• غلتک کاربردی
• درگیر شدن خودکار غلتک فشار برای کاربرد چسب
• پوشش ایمنی با سیستم آسپیراسیون یکپارچه برای مخزن چسب
•

واحد لمینیت

متشکل از غلتک فولادی با روکش کروم و غلتک ضد فشار لاستیکی که هر دو به طور مستقل موتور می شوند.غلتک های لمینیت گرم نمی شوند و در ارتباط با شکاف قابل تنظیم ارائه شده، صافی مطلق لایه ها را مستقل از وزن آنها تضمین می کنند.این امر فشار متقابل بالا و فشار لمینیت کم را تضمین می کند و از اعوجاج ورق جلوگیری می کند.

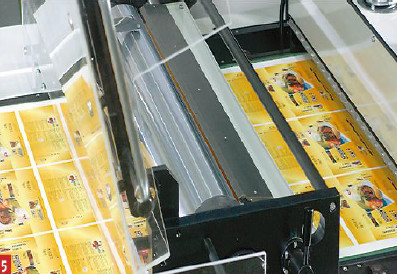

واحد جداکننده ورق "Hot-Knife"

یک "چاقوی داغ" چرخشی با کنترل الکترونیکی که بلافاصله بعد از ایستگاه لمینیت قرار دارد، جدا از عرض فیلم و سرعت دستگاه، ورق به ورق فیلم را جدا می کند.دقت جداسازی در ± 1 میلی متر است.

پوز5

ورق استکر

برای انباشتن ورق های کاغذ / تخته چند لایه جدا شده.تشکیل شمع با توقف های جلو و عقب و دو دونده جانبی کنترل می شود

• سیستم پروفیل ورق برای ورق های کاغذی زیر 180 گرم بر متر مربع
• ترمز ورق با عملکرد پنوماتیک
• دمیدن هوای کنترل شده از پشت و بالا برای انباشتگی سریع ورق
• دونده های جانبی با کنترل پنوماتیک برای تشکیل پشته
• نظارت بر سطح شمع با استفاده از سوئیچ مجاورت خازنی قابل تنظیم.

پوز6

سیستم کنترل

*** سیستم کنترل الکتریکی و PLC از زیمنس استفاده می کنند!

از آخرین S7-1200 PLC زیمنس، تغذیه کاغذ، موتور اصلی، تحویل، پمپ چسب استفاده از برنامه نویس PLC مستقل استفاده کنید.

از طریق شبکه زیمنس Profinet برای دستیابی به کنترل متمرکز غیرمتمرکز.سرور و تبدیل فرکانس همه توسط شبکه Profinet کنترل می شود.

دستگاه مجهز به مقدار تست و سیستم نظارت قابل برنامه ریزی است.واحدهای نظارتی و سیستم های درایو نصب شده به صورت محلی توسط یک پیوند اترنت به کنترل کننده اصلی متصل می شوند.پنل لمسی نصب شده با صفحه نمایش رنگی برای کارکرد کامل دستگاه استفاده می شود.کنترل‌های عملیاتی محلی اضافی، در صورت نیاز، دسترسی دقیق به ماژول دستگاه مربوطه را امکان‌پذیر می‌سازد.

یک نمایشگر عملیاتی شماتیک واضح، اپراتور را در کل چرخه راه اندازی، تولید و تمیز کردن، با استفاده از نشانه های رنگی و پنجره های متنی راهنمایی می کند.

سیستم مدیریت کار نیز شامل به خاطر سپردن تنظیمات دستگاه در صورت تکرار کار است.

در صورت تمایل، سیستم مدیریت کامل ماشین را می توان به روز رسانی کرد یا در صورت تقاضا عرضه کرد.

کنترل منوی ساده با نمایش رنگ و پنجره های متنی از اپراتور پشتیبانی می کند.تشخیص خطا توسط سیستم پشتیبانی می شود.

پوز7

عملکرد پانل لمسی

نمایش شماتیک چرخه عملیاتیتنظیمات تبلیغات با لمس ساده صفحه انجام می شود.وضعیت دستگاه در یک کد رنگی نشان داده شده است.

4. شرایط پرداخت

• 30% پیش پرداخت پس از تایید؛70% توسط T/T یا با L/C غیر قابل برگشت در هنگام مشاهده قبل از حمل و نقل

5. زمان تحویل

• 3 ماه پس از دریافت پیش پرداخت

6. نصب و راه اندازی

• نصب دستگاه رایگان است
• هزینه بلیط هواپیما رفت و برگشت، اقامت در هتل (هتل 3 ستاره)، غذا و حمل و نقل محلی مهندسان به عهده مشتری می باشد.اگر یک

مترجم مورد نیاز است، به حساب مشتری خواهد بود.

7. گارانتی

• کلیه قطعات اعم از مکانیکی و الکتریکی به دلیل ایراد در ساخت به استثنای قطعات مصرفی مانند تسمه، مکنده لاستیکی و غیره و در صورت بروز تصادف یا خرابی دارای یک سال گارانتی (از تاریخ نصب) می باشد.

8. نکات

• تمامی قیمت ها و شرایط فوق منوط به تایید نهایی ما می باشد
• این قیمت فقط برای 30 روز معتبر است
