محل منبع:
چین
نام تجاری:
JINGHONG
گواهی:
ISO/CE
شماره مدل:
JH-1100
چسب پوشه اتوماتیک با سرعت بالا
JH-1100-PCW

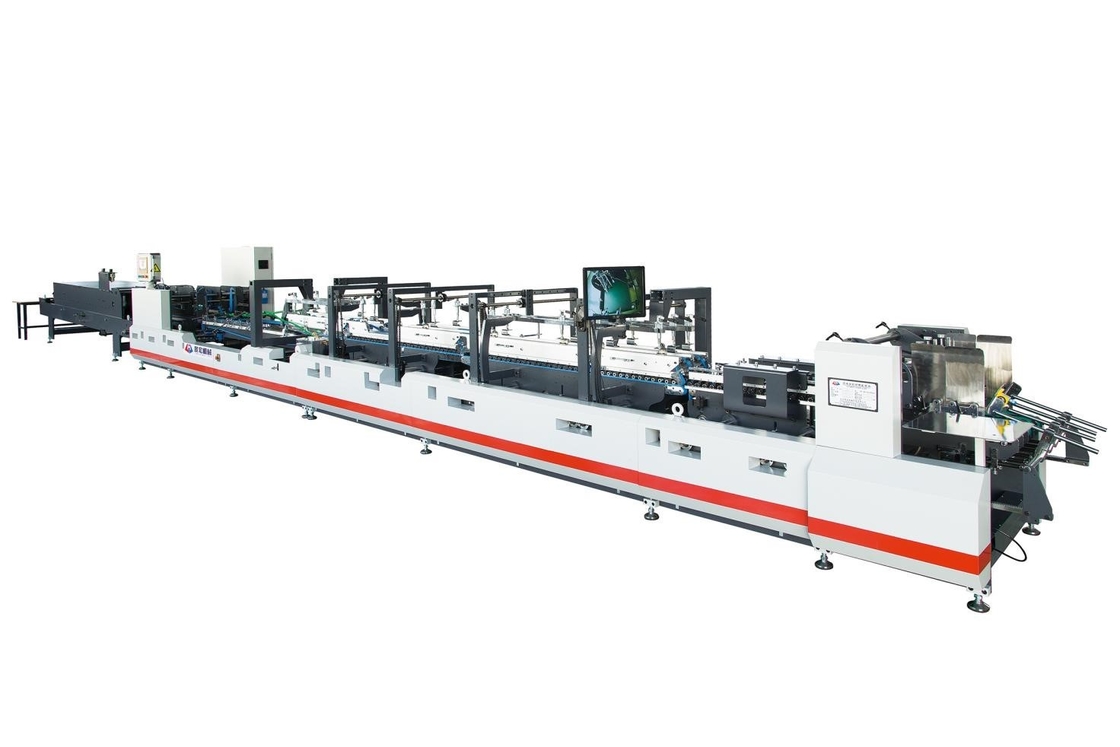

دستگاه چسب پوشه اتوماتیک پرسرعت JH-1100
1. مقدمه
▪این دستگاه ساختار انتقال تسمه چند شیار، سر و صدای کم، عملکرد پایدار و تعمیر و نگهداری ساده را اتخاذ می کند.
▪موتور این دستگاه کنترل اینورتر، تنظیم سرعت خودکار، صرفه جویی در انرژی پایدار را اتخاذ می کند.
▪این عملیات از تنظیم میله دندان یک طرفه استفاده می کند که ساده و راحت است (تنظیم خودکار توسط موتور اختیاری است).
▪خروجی کاغذ از تسمه های ضخیم متعدد مجهز به موتورهای ارتعاشی برای اطمینان از تغذیه مداوم، دقیق، خودکار و کاغذ استفاده می کند.
▪صفحه کمربند بالایی قطعه بندی شده، همراه با طراحی خاص، می تواند با توجه به نیازهای محصول بدون کشش کمربند تنظیم شود.
▪طراحی ساختار تخته کمربند بالایی می تواند به طور موثر از درایو الاستیک محافظت کند و از آسیب ناشی از عملکرد نامناسب جلوگیری کند.
▪سیلندر چسب پایینی را تهیه کنید، که میله های دندانی را برای تنظیم سمت چپ و راست سیلندر چسب، که کارکرد آن آسان است (باید سیستم اسپری چسب مربوطه انتخاب شود) ارائه دهید.
▪استفاده از صفحه نمایش لمسی و سیستم کنترل PLC، سیستم عامل کنترل از راه دور، مجهز به شمارش فوتوالکتریک، شمارش کمی، مجهز به دستگاه ضربه زدن خودکار کاغذ؛دستگاه جوهر افشان، توابع جامع تر.
▪میز فشار انتقال مواد خاصی را اتخاذ می کند، فشار را با فشار هوا تنظیم می کند و برای اطمینان از محصول کامل به کمربند اسفنجی مجهز شده است.
▪یک آچار شش گوش می تواند تمام لوازم جانبی تنظیم را تنظیم کند، کار با آن آسان است.
▪این دستگاه می تواند مقوای قلاب دار دو برابر و چهار برابر و جعبه های بسته بندی چند لایه تولید کند.
▪این دستگاه می تواند عملکرد جعبه چهار/هگز را اضافه کند.
2. پارامترهای فنی:
آ.مشخصات JH-1100-PCW:
ب- اجزاء:
این به هفت ماژول تقسیم می شود: یک بخش تغذیه کننده، یک بخش تراز، یک بخش از قبل تا کردن، یکقلاببخش، بخش شکل دهی تاشو، بخش پرس و بخش نقاله.
▪ بخش تغذیه کاغذ دارای یک سیستم محرک موتور مستقل است و حالت تغذیه کاغذ با میزبان هماهنگ است.
▪ هفت تسمه تغذیه کاغذ به ضخامت 30 میلی متر.صفحات فلزی 10 میلی متری به صورت افقی برای تنظیم عرض تنظیم می شوند.
▪ چرخ راهنمای قدرت برجسته کمربند خروجی کاغذ را هدایت می کند.طرف چپ و راست مجهز به بافل برای تنظیم چپ و راست با توجه به سبک محصول است.
▪ مجهز به سه چاقوی تخلیه کاغذ برای بخش کاغذ برای تنظیم طول نامتقارن با توجه به نمونه واقعی.
▪ دستگاه ویبره با موتور همکاری می کند تا کاغذ را به طور دقیق و سریع، پیوسته و خودکار تغذیه کند.
▪ بخش تغذیه کاغذ می تواند کاغذ با ارتفاع 400 میلی متر را روی هم قرار دهد، مجهز به دستگاه حذف گرد و غبار با چرخ پشمی برای اطمینان از تغذیه صاف کاغذ.
اپراتور می تواند سوئیچ تغذیه کاغذ را در هر منطقه عملیاتی کنترل کند.
▪ مقوای ارسال شده توسط قسمت تغذیه کاغذ می تواند توسط قسمت اصلاح اصلاح شود تا از دقت انتقال اطمینان حاصل شود.
▪ فشار درایو بالایی را می توان بالا و پایین تنظیم کرد تا با ضخامت های مختلف مقوا سازگار شود
▪طراحی ویژه می تواند اولین خط تاشو 180 درجه و خط سوم تا 165 درجه از قبل تا شود.باز کردن جعبه را آسان تر کنید.
▪می توان آن را برای نصب سیستم چهار/شش ضد قلاب (دستگاه اختیاری) ارتقا داد.
▪مجهز به ترکیب پایین قلاب، مکانیزم تنظیم، طراحی ایده آل و انعطاف پذیر، عملکرد سریع و آسان.
▪صفحه تسمه قسمت بالایی که با طراحی خاص ترکیب شده است، بدون نیاز به کشش تسمه، می تواند بر اساس نیاز محصول برای انبساط و انقباض تنظیم شود.
▪سیلندر چسب پایین دارای یک در هر طرف است، ظرفیت آن بزرگ است و با توجه به وضعیت واقعی انتخاب می شود.حجم چسب سیلندر چسب قابل تنظیم، پایدار و آسان برای نگهداری است.ضخامت چرخ چسب ارائه شده 4 میلی متر است و همچنین می توان آن را با توجه به نیازهای خاص مشتری انتخاب کرد.سیلندر چسب مواد فولادی ضد زنگ قوی و بادوام است.
▪چسب پایینی توسط چهار مجموعه دستگاه پایین قلاب تکمیل می شود.
▪تسمه پایینی 30 میلی متر است، تسمه بالایی 20 میلی متر است و صفحه تسمه فشار بالایی می تواند بالا و پایین حرکت کند تا با ضخامت های مختلف مقوا سازگار شود.
▪خط چین دوم 180 درجه و خط چین چهارم 180 درجه است.
▪طراحی ویژه سرعت تسمه انتقال سمت چپ و راست بخش تاشو را می توان به صورت جداگانه تنظیم کرد تا جهت حرکت جعبه خالی را اصلاح کند تا از انتقال مستقیم اطمینان حاصل شود.
▪از شمارنده فوتوالکتریک برای برداشت خودکار کاغذ و سیستم دو منظوره اسپری آب استفاده کنید.
▪دستگاه تشخیص گیر کردن کاغذ
▪تنظیم تسمه بالا و پایین ساده و آسان برای کار است.
▪راکاغذعملکرد کف زدن اختیاری است.
▪تسمه های پرس پشته سیار دو صفحه ای چپ و راست را می توان به صورت آنلاین با توجه به نیازهای انباشتگی محصول برای بهبود کارایی تولید تنظیم کرد.
▪برای فشار دادن قسمت مقعر پشته جعبه ها از یک تسمه اسفنج اضافی مخصوص استفاده می شود.
▪تنظیم فشار پنوماتیک، آسان برای تنظیم، می تواند به طور موثر فشار یکنواخت تناسب را تضمین کند.
▪در حالت خودکار، برای بهبود پایداری انباشته تولید، با نسبت میزبان مرتبط است.
| خیر | مورد | نام تجاری | اصل و نسب |
| 1 | موتور اصلی | موتور CB | تایوان |
| 2 | مبدل فرکانس | نوآوری | چین |
| 3 | HMI | استاد پانل | چین |
| 4 | کمربند سنکرون | دروازه ها | ایالات متحده آمریکا |
| 5 | بلبرینگ درایو اصلی | NSK/SKF | ژاپن، سوئد |
| 6 | محور اصلی | تایوان | |
| 7 | تسمه تغذیه کاغذ | NITTA | ژاپن |
| 8 | کمربند تخت | NITTA | ژاپن |
| 9 | PLC | فاتک | تایوان |
| 10 | اجزای الکتریکی | اشنایدر | فرانسه |
| 11 | مسیر مستقیم | کارکنان | تایوان |
| 12 | بازرسی الکترونیکی | سانکس | ژاپن |
| خیر | مورد | کوان | تذکر دهید |
| 1 | جعبه ابزار عملیات و ابزار | 1 | استاندارد |
| 2 | شمارنده فوتوالکتریک | 1 | استاندارد |
| 3 | تعداد ضربات | 1 | استاندارد |
| 4 | پد سطح | 16 | استاندارد |
| 5 | لوله افقی 15 متر | 1 | استاندارد |
| 6 | صفحه نمایش رایانه | 1 | استاندارد |
| 7 | پیچ | 1 | استاندارد |
لیست اختیاری:
لیست قطعات یدکی را توصیه کنید
| خیر | مورد | تعداد | قیمت واحد (دلار آمریکا) |
| 1 | نوار کاغذی بدهید | 1 | 723 |
| 2 | کمربند سنکرون | 1 | 52 |
| 3 | کمربند آجدار V | 1 | 1088 |
| 4 | کمربند تخت | 1 | 2341 |
| 5 | مهره پلاستیکی | 10 | 3 |
| 6 | کمربند اسفنجی | 1 | 142 |
| 7 | دکمه اضطراری | 1 | 6 |
| 8 | پیچ سوراخ | 20 | 1 |
| 9 | مهره مربع | 20 | 1 |
| 10 | قطعه پایین قلاب | 1 | 342 |
| 11 | دارنده | 1 | 470 |
