دستگاه چسباندن جعبه کارتن اتوماتیک تاشو مقوایی 350-800 گرم

چسب پوشه اتوماتیک با سرعت بالا

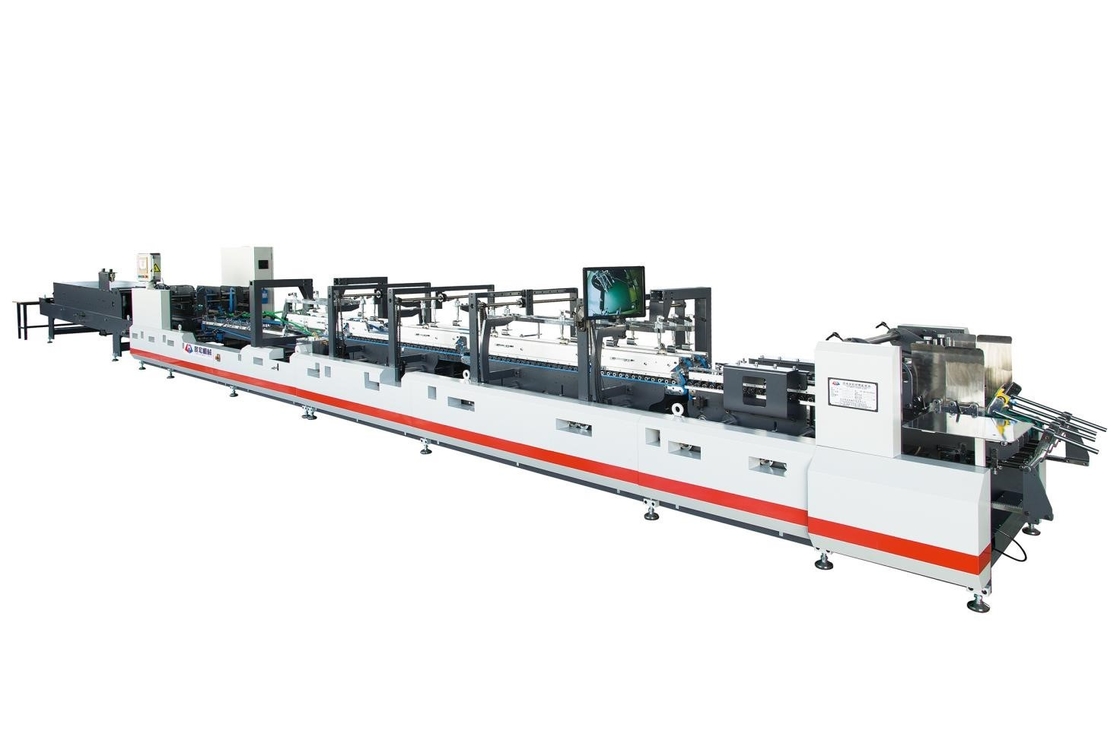

JH-1450AC

چسب پوشه مقوایی اتوماتیک JH-1450

1. مقدمه

JH-1450AC دستگاهی با اندازه متوسط ​​است که عمدتاً برای بسته بندی با اندازه متوسط، مقوا 350 گرم تا 800 گرم، بسته بندی راه راه 1 میلی متر تا 5 میلی متر، بسته بندی کارتن دو برابر مناسب است.این دستگاه همچنین می تواند جعبه دو لایه برش دایره ای دو لایه و E، CBA یا برش دای دوار چاپگر مبتنی بر آب تولید کند، کل دستگاه دارای تغییرات بیشتر، اشکال زدایی ساده، عملکرد ساده و راحت است.این دستگاه مجهز به مکان یاب تصحیح کاغذ، دستگاه پیرایش، دستگاه همترازی جعبه انباشته مداوم است.این سیستم عامل ترمینال لمسی و PLC (سیستم تشخیص آنلاین از راه دور اختیاری) را پذیرفته است.سیستم عامل کنترل از راه دور، اپراتور می تواند محدوده عملیاتی دستگاه را کنترل کند تا در هر منطقه عملیاتی متوقف شود، مجهز به نمایشگر کامپیوتر، انتقال یک درایو موتور چرخ دنده مستقل، بادوام، کم سر و صدا، مجهز به پانل کنترل الکتریکی، پایدار و کارآمد است. به طور کامل نیاز عملیات انسانی را برآورده می کند.

2. پارامترهای فنی:

آ.مشخصات JH-1450AC:

• کیفیت کاغذ قابل اجرا: مقوای سفید (350-800 گرم در متر)، E چند لایه، مقوا راه راه CBA.
• روش تغذیه کاغذ: با تسمه مکش به طور صحیح، خودکار و مداوم
• عرض جعبه: 420mm-1450mm
• اندازه مکانیکی (L×W×H/M): 16.488×2.3×1.6
• چسب: املاح
• وزن کل (تقریبا): 8 تن
• توان مورد نیاز: حدود 23 کیلو وات
• سرعت مکانیکی: 240 متر در دقیقه

ب- اجزاء:

این به هفت ماژول تقسیم می شود: یک بخش تغذیه کننده، یک بخش تراز جانبی، یک بخش چسب، یک بخش ضد قلاب، یک بخش شکل دهی، یک بخش پرس و شمارش، یک بخش نوار نقاله.

• بخش تغذیه کننده

این شامل 7 قطعه تسمه تغذیه کاغذ مکش با عرض 60 میلی متر است.صفحه فلزی 10 میلی متری به صورت افقی برای تنظیم عرض تنظیم می شود و تسمه خروجی کاغذ توسط غلتک ها هدایت می شود.بافل ها در سمت چپ و راست تنظیم می شوند تا با توجه به سبک محصول، چپ و راست را تنظیم کنند.بخش تغذیه کاغذ مجهز به سه چاقوی خروجی کاغذ برای تنظیم طول نامتقارن با توجه به نمونه واقعی است.دستگاه مکنده با موتور همکاری می کند تا سریع و آسان و به طور مداوم کاغذ را به طور خودکار تغذیه کند.بخش تغذیه کاغذ می تواند کاغذ را تا ارتفاع 400 میلی متر روی هم قرار دهد و فشار تغذیه کاغذ بالایی پنوماتیک است تا از تغذیه صاف کاغذ راه راه اطمینان حاصل شود.اپراتور می تواند سوئیچ تغذیه کاغذ را در هر منطقه عملیاتی کنترل کند.

• بخش تراز جانبی

ساختار دو صفحه ای از اصل فشار سنج و گیج جانبی استفاده می کند که می تواند مقوای کج را برای اطمینان از تغذیه صاف اصلاح کند.

• بخش چسب

تمام سیلندرهای چسب را می توان بارگیری و تخلیه کرد.سیلندر چسب پایینی مجهز به چپ و راست است و ظرفیت آن بزرگ است که می تواند با توجه به وضعیت واقعی انتخاب شود.حجم خمیر سیلندر چسب قابل تنظیم، پایدار و آسان برای نگهداری است.ضخامت چرخ چسب ارائه شده 10 تا 20 میلی متر است و همچنین می توان آن را سفارشی کرد و نیاز به انتخاب دارد.سیلندر چسب از مواد قوی و بادوام ساخته شده است تا از تکمیل عملکرد چسب اطمینان حاصل شود.

• بخش ضد قلاب:

سیستم گوشه 4/6 مخصوص طراحی شده، که توسط سیستم کنترل سروو با دقت بالا هدایت می شود.بنابراین، عملکردهای تاشو خاصی مانند پایین، قفل جلو و گوشه 4/6 را تحقق می بخشد که می تواند عملکرد پوشش های مختلف و جعبه گوشه 4/6 را برآورده کند.

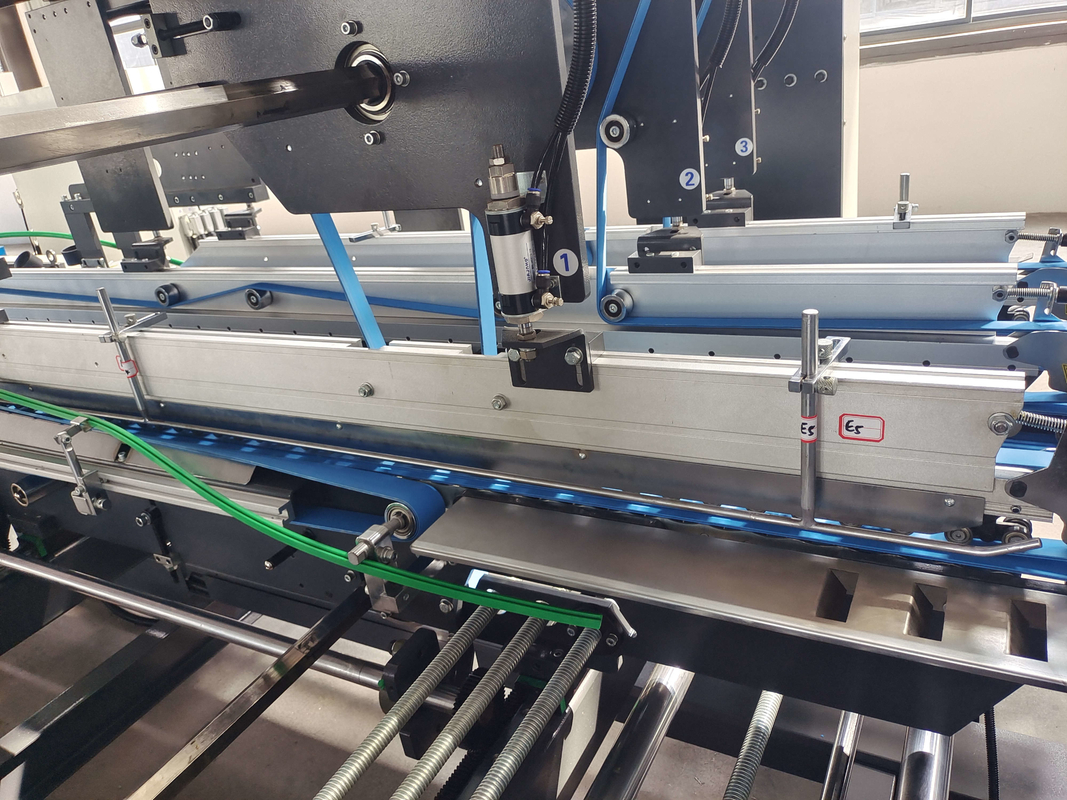

• بخش شکل دهی تاشو

ساختار سه صفحه ای، کمربند بالایی نوع محرک اصلی است تا از انتقال کاغذ صاف اطمینان حاصل شود.از یک تسمه پایینی 50 میلی متری و یک تسمه چرخشی به عرض 60 میلی متر تشکیل شده است.سمت چپ و راست با خط چین دوم 180 درجه تکمیل می شود و خط چین چهارم 180 درجه کاملاً ترکیب می شود.چرخ‌های راهنمای چپ و راست با توجه به موقعیت‌های مختلف تنظیم می‌شوند تا هموارتر با جعبه تاشو مطابقت داشته باشند.یاتاقان پایینی تسمه را حمایت می کند و هدایت می کند تا به درستی کار کند.صفحه تسمه فشار بالایی می تواند به سمت بالا و پایین حرکت کند تا با ضخامت های مختلف مقوا سازگار شود.

• بخش مطبوعات و شمارش

طول گیربکس بالا و پایین قابل تنظیم است.روش انباشت خودکار مداوم جعبه تضمین می کند که جعبه ها به طور منظم وارد قسمت انتقال می شوند.دستگاه اتوماتیک شمارنده الکتریکی پذیرفته شده است.مجهز به سیستم فشار هوا و سیستم انتقال فشار است.فشار را می توان با توجه به انواع مختلف جعبه و کیفیت کاغذ تنظیم کرد تا پرس جعبه کامل تر شود.

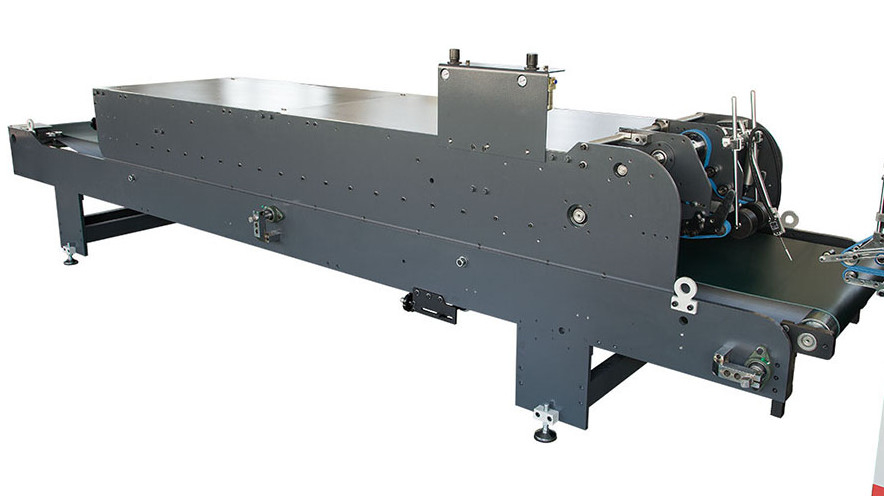

• بخش نقاله:

مجهز به بافل جلو و عملکرد فشار مداوم، خطاهای فرآیند تا کردن کارتن را می توان اصلاح کرد.تسمه تغذیه ورودی ساختار انتقال اصلی بالا و پایین مستقل را اتخاذ می کند.تسمه ورودی نرم و متوسط ​​است و محصول نهایی را خرد نمی کند.کل قسمت انتقال می تواند به جلو و عقب حرکت کند.به طور یکنواخت فشرده شده و به طور منظم برای اطمینان از کیفیت عالی منتقل می شود.سرعت قطعه انتقال را می توان به طور خودکار با توجه به سرعت کار دستگاه اصلی و دستگاه فوتوالکتریک تنظیم کرد.سرعت با حالت عملکرد دستی تنظیم می شود.مجموعه ای از دستگاه های کاربردی از چرخ های لاستیکی تشکیل شده است.

3. لیست قطعات اصلی

4. لیست قطعات یدکی

لیست اختیاری:

• سیستم بازرسی
• سیستم اسپری چسب با چهار کنترل و دو سر
• دو سر برای نوار دو طرفه
• تفنگ دوبل پلاسما
• خمیر پنجره
