300-800 گرم در متر کارتن راه راه پنج لایه پوشه چسب دستگاه چسب پوشه اتوماتیک

چسب پوشه اتوماتیک با سرعت بالا

JH-1700F-PCW

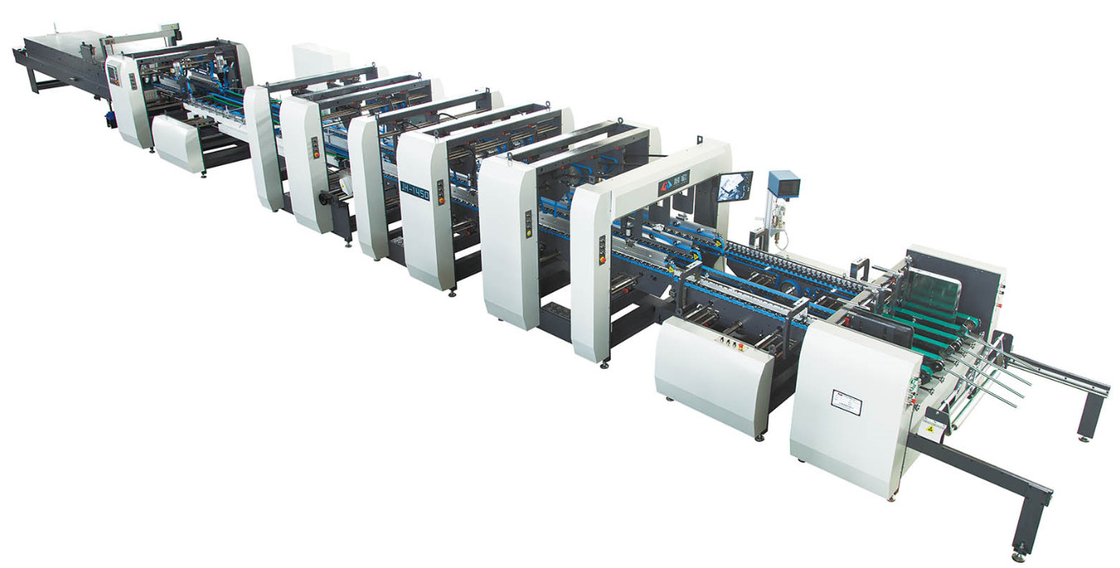

چسب پوشه اتوماتیک پرسرعت JH-1700 PCW

1. توضیحات محصول

JHF-1700F-PCW یک مدل چند منظوره است که عمدتاً برای بسته بندی با اندازه متوسط، مقوای 300 گرم تا 800 گرم، بسته بندی موجدار 1 میلی متری تا 10 میلی متری، تاشو دوبل و کف قلاب مناسب است.این دستگاه همچنین می‌تواند قالب دولایه و E، CBA پنج لایه فشار تخت یا دایره‌برشی دوار شیاردار دوتایی، مدل پایین قلابی را تولید کند، کل دستگاه دارای تغییرات متنوع‌تر، ساده است. اشکال زدایی، عملیات ساده و راحت.این دستگاه مجهز به مکان یاب تصحیح مقوای منحصر به فرد، دستگاه گیرکردن جعبه انباشته مداوم است.این سیستم عامل ترمینال لمسی و PLC (سیستم تشخیص آنلاین از راه دور اختیاری) را پذیرفته است.مجهز به سیستم عامل کنترل از راه دور، ساختار گیربکس از انتقال موتور مستقل گروه بندی شده، عملکرد پایدار، بدون سر و صدا استفاده می کند و فشار تسمه بالایی به صورت پنوماتیک تنظیم می شود.پایدار و کارآمد است و به طور کامل نیازهای عملیات انسانی را برآورده می کند.این دستگاه مطابق با استانداردهای CE اروپا تولید شده است.ایندستگاه مجهز به سیستم 4/6 نقطه ای است.

2. پارامترهای فنی:

A. مشخصات JHF-1700F-PCW:

1) کیفیت کاغذ قابل اجرا: مقوای سفید (300-800 گرم در متر)، روکش و چند لایه E، C/B/A.موجدار پنج لایه

2. روش تغذیه کاغذ: با تسمه مکنده به صورت صحیح و اتوماتیک و پیوسته
3. سرعت مکانیکی چسبندگی (MAX): 250 متر در دقیقه
4. عرض جعبه: 420mm-1700mm
5. ابعاد مکانیکی (طول×عرض×ارتفاع/MM): 28000×2440×2000/MM
6. چسب: املاح
7. وزن کل (تقریبا): 19.5 تن
8. توان مورد نیاز: حدود 55 کیلو وات

9) عملکرد ضد قلاب

10) Eدرستکنترل و شش تفنگ چسب.

ب- اجزاء:

این به شش ماژول تقسیم می شود: یک بخش تغذیه کننده، یک بخش تراز جانبی، یک بخش ضد قلاب، یک ماژول شکل دهی تاشو، یک ماژول پرس و شمارش، یک بخش نوار نقاله.

• بخش تغذیه کننده:

این شامل 7 قطعه تسمه تغذیه کاغذ مکش با عرض 60 میلی متر است.صفحه فلزی 10 میلی متری به صورت افقی برای تنظیم عرض تنظیم می شود و چرخ راهنمای برجسته کمربند خروجی کاغذ را هدایت می کند.در سمت چپ و راست حفره هایی وجود دارد که می توان آنها را با توجه به سبک محصول به چپ و راست حرکت داد.بخش تغذیه کاغذ مجهز به سه چاقوی خروجی کاغذ است.چاقوی کاغذی طول نامتقارن را با توجه به نمونه واقعی تنظیم می کند.دستگاه مکنده با موتور همکاری می کند تا کاغذ را سریع، آسان و به طور مداوم به طور خودکار تغذیه کند.بخش تغذیه کاغذ می تواند کاغذ را در ارتفاع 400 میلی متری انباشته کند و فشار تغذیه بالایی پنوماتیک است تا از تغذیه کاغذ موجدار صاف اطمینان حاصل شود.اپراتور می تواند سوئیچ تغذیه کاغذ را در هر منطقه عملیاتی کنترل کند.

• بخش تراز جانبی:

ساختار سه صفحه ای از اصل فشار سنج و گیج جانبی استفاده می کند که می تواند مقوای کج را اصلاح کند تا تغذیه صاف و صاف را تضمین کند.

• ضد هوک

ساختار سه صفحه ای، کمربند بالایی نوع درایو اصلی است، برای اطمینان از انتقال کاغذ صاف.تسمه پایینی 50 میلی متر، تسمه بالایی 30 میلی متر است و تسمه فشار بالایی به صورت پنوماتیک بالا و پایین حرکت می کند تا با ضخامت های مختلف مقوا سازگار شود.مجهز به سیستم ضد قلاب، با سیستم 4/6 نقطه ای همکاری می کند تا مطمئن شود شکل گیری جعبه خوب است.

• ضد هوک:

ساختار سه صفحه ای، کمربند بالایی نوع رانندگی اصلی با عرض 30 میلی متر است و کمربند پایینی 50 میلی متر عرض دارد تا از حمل و نقل کاغذ صاف اطمینان حاصل شود.

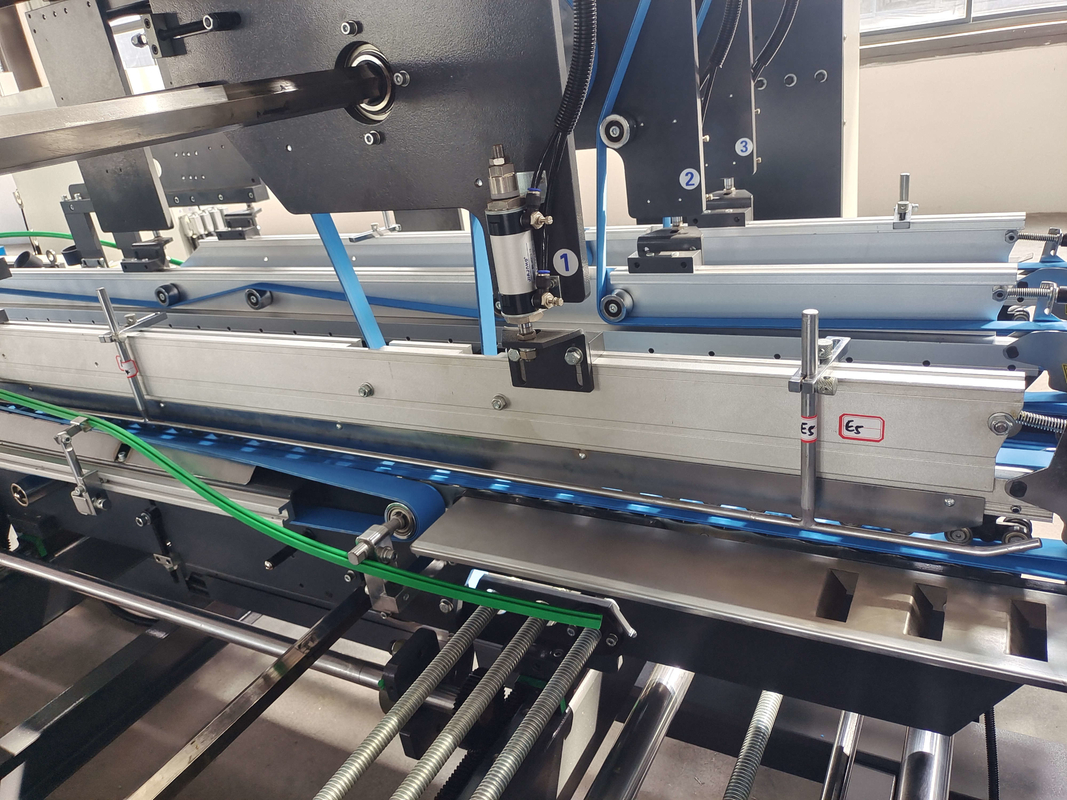

• ماژول شکل دهی تاشو

ساختار سه صفحه ای، کمربند بالایی نوع محرک اصلی است تا از انتقال کاغذ صاف اطمینان حاصل شود.از یک کمربند 50 میلی متری پایین و یک عصا به عرض 60 میلی متر تشکیل شده است.سمت چپ و راست با خط چین دوم 180 درجه تکمیل می شود و خط چین چهارم 180 درجه کاملاً ترکیب می شود.چرخ‌های راهنمای چپ و راست با توجه به موقعیت‌های مختلف تنظیم می‌شوند تا هموارتر با جعبه تاشو مطابقت داشته باشند.یاتاقان پایینی تسمه را حمایت می کند و هدایت می کند تا به درستی کار کند.تسمه تاشو به طور مستقل رانده می شود و سرعت تسمه تاشو را می توان به طور مستقل تنظیم کرد تا محصول ناهماهنگی چسب نداشته باشد.

• ماژول فشار و شمارش:

گیربکس بالا و پایین می تواند طول را تنظیم کند.و مجهز به دستگاه تراز برای تصحیح ایرادات ایجاد شده در فرآیند تا شدن کارتن می باشد و خط تا شدن دو طرف کارتن قابل صاف و اصلاح زمانی است که جعبه پنج لایه توسط دستگاه صاف کننده تولید شود.هنگام تولید جعبه های خمیر پایین، مجهز به یک دستگاه مسدود کننده جلو پنوماتیک است.روش انباشت خودکار مداوم جعبه تضمین می کند که جعبه به طور منظم وارد بخش انتقال می شود.یک دستگاه اتوماتیک شمارنده الکتریکی را اتخاذ می کند.مجهز به سیستم فشار هوا و سیستم انتقال فشار است.چرخ پرس را می توان با توجه به انواع جعبه و کیفیت کاغذ تنظیم کرد تا پرس جعبه کامل تر شود.

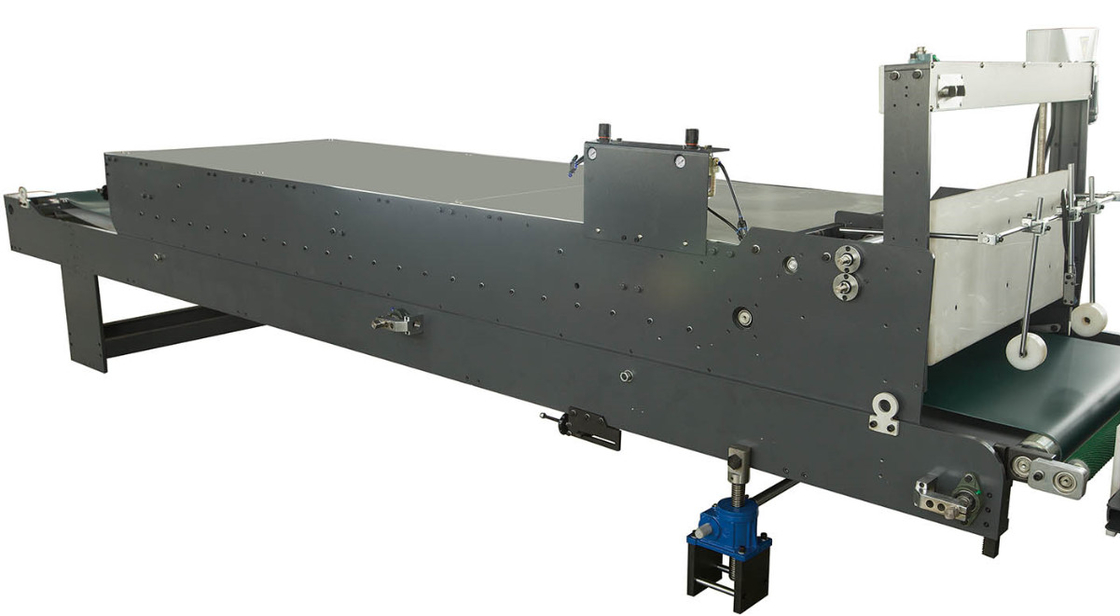

• بخش نقاله:

با اتخاذ ساختار انتقال اصلی بالا و پایین مستقل، تسمه پرس بالایی می تواند با توجه به طول کارتن تولید به جلو و عقب حرکت کند، تسمه خوراک ورودی نرم و متوسط ​​است و محصول نهایی را خرد نمی کند.پرس متعادل، انتقال منظم، تضمین کیفیت عالی؛سرعت قطعه انتقال با سرعت اجرای ماشین اصلی مطابقت دارد.لوازم الکتریکی به طور خودکار تنظیم می شوند و عملکرد دستی و سرعت نیز می تواند انتخاب شود.دو مجموعه دستگاه عملکرد پرس جلو و پرس کاغذ وجود دارد.اشکال زدایی و عملکرد ساده و راحت برای تنظیم است.

3. لیست قطعات اصلی

4. لیست قطعات یدکی
